以下是分體式和一體式 LED 日光燈常見的接線圖及接線方法：
兩端進線法
操作方法：需要改造支架，將燈座的兩根針都短接起來，然后接在外部的市電電壓 220V 或者 110V 上。若是含鐵芯的電感鎮(zhèn)流器，只需去掉傳統(tǒng)的啟輝器即可正常工作；若是電子鎮(zhèn)流器，則要完全去掉。

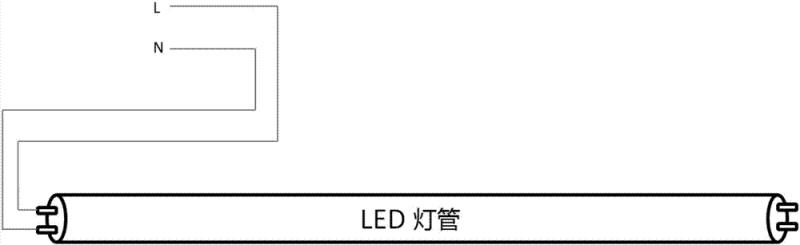

單端進線法
操作方法：如果 LED 燈管的一端接上了交流電，那么另外一端不會帶電。替換傳統(tǒng)熒光燈時，需要將原來的啟輝器拿掉，換上啟輝器保險絲，安裝上燈管即可。LED 燈管的一端不接線，針腳斷路，另外一端兩根針分別接零線 N 和火線 L，內部再引線到恒流驅動電源上。

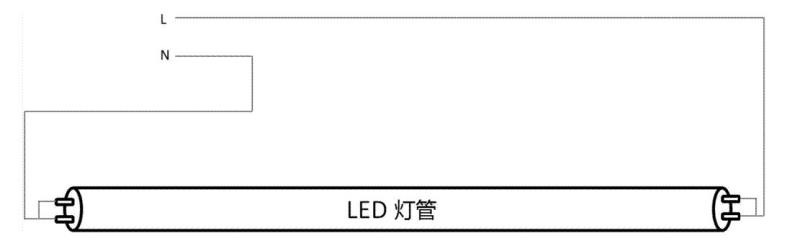

交錯進線法
操作方法：在替換時，只需要更換燈管即可，操作較為方便。
