1. 一體化LED日光燈簡介
一體化LED日光燈，其獨特之處是將發光管、支架、散熱三者合并為一體的結構設計，
將LED光源的驅動電源內置于鋁合金殼體內部，而LED 燈的電路是敷設在鋁基板上的，而 鋁基板又和外殼相連，在設計時可以采用隔離電源設計，達到雙重保障。一體化 LED 日 光 燈的外形如圖3-30所示。

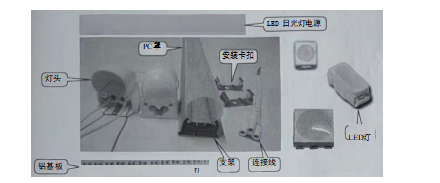

T8一體化LED日光管采用超高亮LED白光SMD2835(60mA) 作為光源，其散熱效果好。外殼采用高品質散熱鋁，應用獨特形狀的鋁管，發光效果更好，表面溫度控制在30~ 40℃,提高了使用壽命。在其兩側配無暗區燈頭，配PC 面罩(透明、磨砂條紋、霧狀)。 市面上的T8一體化LED日光燈品種類型比較多，其外形也是不同的。T8一體化LED日光燈主要部件由支架、PC罩、鋁基板、燈頭、連接線、LED燈、安裝卡扣及LED日光燈電源組成。T8一體化LED日光燈主要部件及光源主要參數如圖所示。

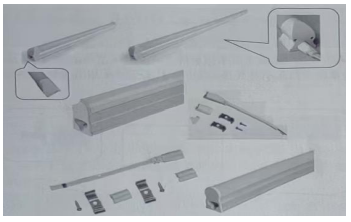

一體化led日光燈外形
【說明】一體化LED日光燈主要由PC罩、鋁散熱器、高導熱率鋁基板、塑膠端蓋等組成 。目前一體化LED日光燈連接主要采用對接方式，其示意圖如圖所示。 一體化LED 日光燈連接的數量取決于燈頭引線線徑的大小。燈頭引線采用電子線，現在常用電子線的參數如表所示。
一體化日光燈連接示意圖
序號 | AWG (美規) | 外徑 | 截面積(mm2) | 電阻(Q/km) | 正常電流(A) | 最大電流(A) |
英制 | 公制 |
1 | 18 | 0.0403 | 1.020 | 0.8107 | 21.4 | 3.2 | 3.7 |
2 | 19 | 0.0359 | 0.912 | 0.5667 | 26.9 | 2.6 | 2.9 |
3 | 20 | 0.0320 | 0.813 | 0.5189 | 33.9 | 2.0 | 2.3 |
4 | 21 | 0.0285 | 0.724 | 0.4116 | 42.7 | 1.6 | 1.9 |
5 | 22 | 0.0253 | 0.643 | 0.3247 | 48.5 | 1.280 | 1.460 |
6 | 23 | 0.0226 | 0.574 | 0.2588 | 54.3 | 1.022 | 1.165 |
序號 | AWG (美規) | 外 徑 | 截面積(mm2) | 電阻(CVkm) | 正常電流(A) | 最大電流(A) |
英制 | 公制 |
7 | 24 | 0.0201 | 0.511 | 0.2047 | 79.6 | 0.808 | 0.921 |
8 | 25 | 0.0179 | 0.440 | 0.1624 | 89.4 | 0.641 | 0.731 |
9 | 26 | 0.0159 | 0.404 | 0.1281 | 128 | 0.506 | 0.577 |
10 | 27 | 0.0142 | 0.361 | 0.1021 | 143 | 0.403 | 0.460 |
11 | 28 | 0.0126 | 0.320 | 0.0804 | 227 | 0.318 | 0.362 |
一體化日光燈常用電子線參數
目前的電子線都是采用UL認證的電子線(UL1007電子線) ,UL電子線是通過UL認證的電子線的統稱，是符合歐盟 RoHS 標準環保要求的電子線，一般用于弱電工程，如電子、電氣設備內部連線等。
【說明】RoHS是由歐盟立法制定的一項強制性標準，其全稱是《關于限制在電子電 器設備中使用某些有害成分的指令》,于2006年7月1日正式實施。
【 說明 】
在對一體化LED日光燈連接(并聯)時，要根據燈頭引線的線徑大小來定并接一體化LED 日光燈的數量。 一體化LED日光燈的數量N (取整數 )=U(工作電壓，220V)×I (燈頭引線正常電流，A)÷P (一體化LED日光燈功率，W)。
UL1015電子線為電氣設備內部連線，導體使用單條裸銅或鍍錫銅。額定溫度105℃,額定電壓600V, 試驗電壓2000V ?？赏ㄟ^ ULVW-1及 CSA FT1 垂直型火焰測試。
UL1007 電子線為電氣設備內部連線，由絕緣層(PVC絕緣層)、導體兩部分組成。額定溫度80℃,額定電壓300V,必須通過UL VW-1及CSA Ft1垂直耐燃測試，絕緣厚度均勻。
2.T8 一體化LED日光燈的設計
T8一體化LED日光燈的設計主要包括電氣部分與機械部分，在這里主要對T8一 體 化 LED 日光燈電氣部分與機械部分進行簡單的介紹。因為T8 一 體 化LED 日光燈大體上與TS LED 日光燈是相同的，不同之處在于T8 一 體化LED 日光燈是將發光管、支架、散熱三者合 為一體。目前這種一體化LED 日光燈主要應用于學校、醫院、辦公室、商場、工廠、酒店、 會議室、商業洽談場所、住宅機構等建筑物的照明。
T8 一體化LED日 光 燈PC 罩要選擇乳白的光擴散罩，這種PC 罩具有透光率高、防眩 光 、 抗UV、耐沖擊的特點。同時對LED 燈排布時，要充分考慮散熱與配光。要選擇散熱效 果好，外形精致，其表面進行相關處理的鋁散熱器，這樣才能有效地保證LED 燈管的壽命。 塑膠堵頭中的插針要采用低電阻、高傳導的銅柱，同時要對插針表面進行防氧化處理。
T8 一體化LED日光燈的電氣部分主要分為兩部分，一部分是LED 燈板的設計，另一部 分 為LED 日光燈電源部分。LED日光燈電源大部分生產廠家都是外購的，是LED 日光燈中 最重要的部件。
目前LED日光燈工作電壓為寬電壓 (AC 85～265V), 這 就決定了 LED燈板的led串并聯方式。市場上的LED日光燈電源一般為非隔離電源，要求LED日光燈電源工作在寬電 壓時，輸出電壓不要超過72V(串聯數不超過23串)。同時并聯 LED個數不要太多(推薦 為6/8/12并),總電流不超過240mA。
【說明】一般SMD2835 LED的額定工作電流為60mA, 有的工廠直接設計工作電流為60mA，以目前的經驗，設計工作電流為45mA是比較理想的，(即設計工作電流為led額定工作電流的0.75倍)。
郎特科技建議設計LED日光燈燈板時，最好事先與電源廠商溝通，量身定做。這樣可以選 擇最優良的串并聯連接方式，同時加在每個 LED 上的電壓、電流是一樣的，可以使LED 日 光燈電源發揮最好的性能。
LED 日光燈燈板目前有鋁基板與FR4 兩種，常用的是FR4。LED 日光燈燈板的設計 一 般都是根據功率的大小來設計LED 燈的數量，LED 燈板的長度、寬度、厚度是根據散熱差 來定的。LED散熱器種類多，外形也不相同。筆者建議設計LED日光燈燈板時要考慮到安 規的問題。目前LED 日光燈的排布主要分為橫排與豎排兩種，具體如何排列要根據實際情
況決定。例如，設計T8120cm 一體化日光燈的燈板，實際上鋁散熱器的長度為116cm, 散熱器外形如圖所示。
