LED 格柵燈的設計與組裝
LED 格柵燈是一種照明燈具，適合安裝在有吊頂?shù)霓k公場所。傳統格柵射燈光源一般是鹵素燈。 LED 格柵燈的光源是大功率的 LED ，說簡單一點就是將多個 LED 天花燈組裝在一起。 LED 格柵燈的外形如圖2-53所示。 LED 格柵燈適合多種應用場合。 LED 格柵燈在設計時應考慮散熱是否充分，面蓋溫度是否較低，安全、保護性是不是符合相關的標準，節能效果是否顯著。
LED 格柵燈的透鏡采用進口材料，透光性好，光線均勻柔和，防火性能好，符合環保要求。底盤采用優質冷軋板，表面采用磷化噴塑工藝處理，防腐性能好，不易磨損、褪色所有塑料配件均采用阻燃材料。 LED 格柵燈燈具表面進行拉絲氧化處理，燈具燈體部分采用車鋁。這種結構的優點是加工成本低，散熱也不錯。其缺點是散熱器重，與空氣接觸面積較大。 ：Led 格柵燈采用散熱性能好的金屬材料制成，其功率有7W、9W、12W、14W18W、21W、24W、27W等。
1.LED格柵燈的設計
LED 格柵燈的設計主要是透鏡、 PCB （鋁基板）的設計，目前 led 格柵燈都是用1w led 或 cOB 光源作為主要照明的燈珠。 LED 燈板由鋁基板和 LED 燈兩部分組成。設計 LED 燈板時要求燈杯的尺寸并結合 LED 、 LED 透鏡來進行設計。目前 LED 透鏡主要有兩種，一種是單個的，即有多少個 led 就有多少個 LED 透鏡，這種 LED 透鏡一般要外加﹣個面板，材料一般為鋁合金，透鏡可以隨意組合，多種角度可以選擇。另一種為集成的，即將所有的 LED 透鏡集成在一起成為一個整體，當作 LED 格柵燈的面板，但是其角度是固定的，用 led 透鏡卡在外殼（蓋）上，形成一個面板。設計 LED 燈板時，可以參照 led 格柵燈配件規格書進行設計。 COBLED 格柵燈以 COB 光源為主，主要考慮與反光杯及 COB 光源的配套。目前 LED 格柵燈的產品主要以公模為主，所以在設計時要有自己的特色。
在設計 LED 格柵燈燈板時，先確定 LED 格柵燈的散熱效果，可以知道 LED 格柵燈最大功率是多少。結合 LED 格柵燈的空間和 LED 透鏡位置及反光杯的角度，就可以確認 LED 燈的數量及 COB 光源的功率、 LED 燈板的厚度、直徑，同時也確認 led 格柵燈的配光曲線、照射范圍。因為 LED 格柵燈主要用來做局部照射和自由散射，其發光角度有8°、15°、24°、45°、60°、90°、120°等多種選擇。
LED 格柵射燈以清新、自然的燈光效果，人性化的結構設計，安裝與維護簡單的特點，廣泛應用于酒店、臥室、客房、樓道、商場、博物館、酒吧、別墅、咖啡吧、展柜等的照明。
2.LED格柵燈的組裝流程
led 格柵燈的組裝流程及調光、接地示意圖如圖。

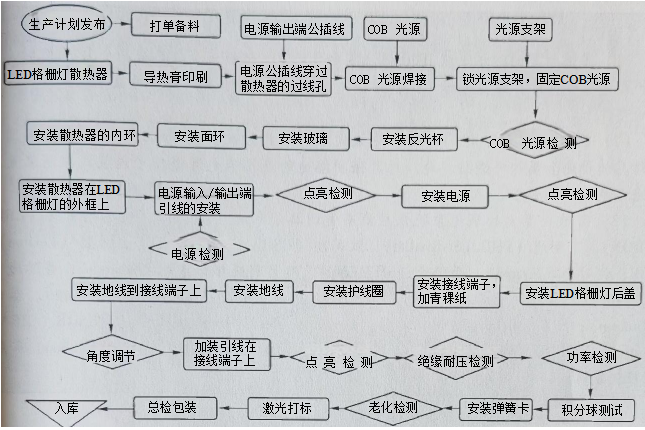

led格柵燈制作流程
【說明】
：安裝電源時，請注意區分輸入端和輸出端并正確接線，核對無誤后才能通電。 LED 電源的輸入端交流火線（ L ）和零線（ n )、輸出端按 led 電源標識接線，注意正負極。
：智能調光 LED 格柵燈調光方式有0~10V、 PWM 、 DALI （數字可尋址照明接口）、可控硅調光，可調光調色調光方式有2.4G、 WiFi 、 ZigBee 。2.4g遙控調色調光 led 格柵燈采用2.4GHz高頻無線遙控控制，實現亮度、色溫效果無級調節，各種色溫燈光效果目由選擇，并且具備特有的小夜燈功能。 ZigBee 調光調色格柵燈安裝方便，支持802.11 b g / n 無線標準，可以轉換為 WiFi 信號，可以實現遠程單燈開關、調光、場景設置、定時等管控功能。
【說明】
(1）普通燈具的防水等級IP20標記不要求標注。但當一個燈具有兩個 IP 等級時，較低的數字應標在燈具的型號標記上，即使是IP20也要求標注，較高的數字應分開標在相關的部件上。
(2）國家標準 GB 7000.1-2015中規定"內裝式控制裝置可以通過將控制裝置固定到燈具的接地金屬部件進行接地。燈具保護接地的連接不允許借助于內裝式控制裝置。"接地示意圖見圖。

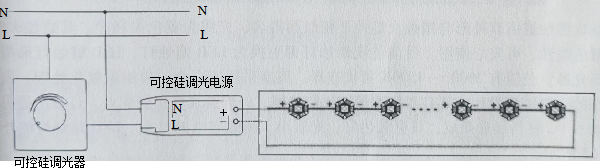

可控硅調光示意圖

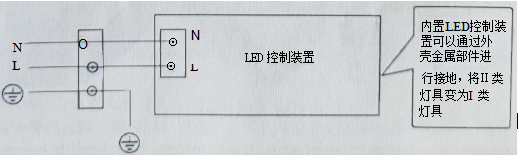

接地示意圖
(3）目前世界上的調光系統供應商有美國路創系統（ Lutron )、快思聰系統（ CRE - STRON )、飛利浦（ PHILIPS dynalite )、歐司朗（ OSRAM )、Control4、立維騰（ Leviton )、 ABB 、施耐德（ Merten )、西門子( SIEMENS )、澳大利亞邦奇系統（ Dalitek )、香港城長( Citygrow )、澳大利亞奇勝系統（ CLIPSAL )、永林（ Lite - Puter )、聚輝（ Koti )、泰創( Tantron )、日順、 LDS 、 JUNG 、博科（ Berker )、 Be Lichtregle 、 HelvarKNX / EIB 、 GIRA 、 Tantron 、VN3040、 MP Micropara 、河東（ HDL )、愛瑟菲（ ASF )、美萊恩（ Melion ）等照明控制系統。http://m.62548.cn/
