照明布線基礎知識

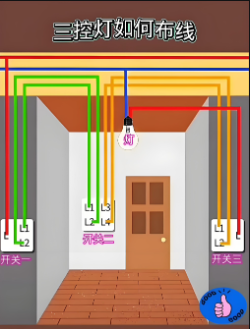

1. 接線方式

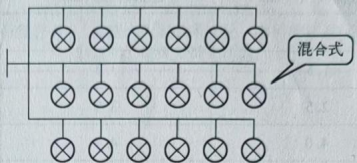

傳統燈具的接線方式是放射式、樹干式、混合式及環鏈?zhǔn)?，如圖所示。大 多 數 情 況下，常用的接法方式是樹干式和混合式。
2. 照明設計布線的注意事項
1)安全用電注意事項 在特別潮濕、高溫、導電性灰塵、導電性地面的地方，需 要 特 別注意用電的安全。保證用電安全有很多方法，最常見的是將燈具的金屬外殼接地，也有用PVC 等絕緣材料將線路中容易漏電的地方進行處理或者將整個用電場所圍起來只讓專業人員進入。
接線方式
2)電氣設備干擾 照明燈具可能會被電網中的其他電氣設備干擾。如果有大型的電氣 設備，每次只要使用電氣設備，照明燈具就不能正常工作。筆者建議對燈具供電網進行改 造，從而徹底解決問題。
3)對實際場所考察與實施安裝 對線路進行改造或者需要制定新的線路方案時，就需要對線路方案的實施進行實際場所的安裝考察，以保證方案在實際施工中的可行性。照明布線時， 一般導線是在PVC 管或鋼管中穿過的。管子的截面積一般比線大一倍。為了保證布線的可靠性，導線在管子內是不可以有接頭和扭結的，其接頭應在專門的接線盒內連接。不同回路的導線不應同穿于一根管子，不同電壓的導線不應同穿于一根管子，交流與直流的導線不應同穿于一根管子。因此要注意照明布線經過的地方是否能按這些要求裝下管子和接線盒。照明布線中，人容易碰到的電纜，應配有一定機械強度的保護管或加裝保護罩。同時根 據實際需要對安裝地方加保護管或保護罩。
3. 常用電力電纜 (PVC)
常用電力電纜(PVC)載流量與芯線粗細的關系如表所示。
常用電力電纜 (PVC)載流量與芯線粗細的關系
標稱截 面面積 (mm2) | 載流量(A) |
空氣中 | 土壤敷設 | 管道敷設 |
雙芯 | 三芯或四芯 | 雙芯 | 三芯或四芯 | 雙芯 | 三芯或四芯 |
銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 |
1.5 | 20 |
| 19 |
| 30 |
| 26 |
| 26 |
| 22 |
|
2.5 | 29 |
| 25 |
| 40 |
| 34 |
| 34 |
| 29 |
|
4,0 | 40 |
| 33 |
| 50 |
| 45 |
| 44 |
| 37 |
|
6.0 | 52 |
| 43 |
| 66 |
| 57 |
| 55 |
| 47 |
|
10 | 71 |
| 59 |
| 88 |
| 75 |
| 73 |
| 62 |
|
16 | 90 | 67 | 77 | 55 | 115 | 85 | 98 | 73 | 96 | 72 | 80 | 60 |
25 | 120 | 90 | 100 | 75 | 150 | 110 | 130 | 95 | 125 | 94 | 105 | 78 |
35 | 150 | 110 | 125 | 90 | 185 | 135 | 155 | 115 | 150 | 110 | 125 | 93 |
【說明】如果不知道電力電纜(PVC)的線徑，可以通過實際測量利用公式S=πR2 (S就是電纜線芯線標稱截面面積，R為電纜線芯線標稱截面那個圓形的半徑)估算出來。 |
常用電力電纜 (PVC 絕緣銅芯)基本參數如表所示。
常用電力電纜 (PVC 絕緣銅芯)基本參數
標稱截面面積(mm2) | 近似外徑 | 最大直流電阻(Ω/km) | 成品近似重量(kg/km) |
1.0 | 2.8 | 18.1 | 10.9 |
1.5 | 3.3 | 12.1 | 13.6 |
2.5 | 3.9 | 7.41 | 23.3 |
4.0 | 4.4 | 4.61 | 35.2 |
6.0 | 4.9 | 3.08 | 54.5 |
10.0 | 7.0 | 1.83 | 75.8 |
16.0 | 8.0 | 1.15 | 110.7 |
25.0 | 10.0 | 0.727 | 183.7 |
35.0 | 11.5 | 0.524 | 278.2 |
