1

涂導熱硅脂 (COB集成光源 位置)

使用風槍將螺紋孔內的鋁屑等殘 留物吹除干凈，清理表面，將散熱器 放置在平臺上

?檢查絲印網板是否正確，網板是 否完好、干凈

將絲印網板放在散熱器上，調好  定位、檢查網板孔位是否與散熱器孔 位一致

刮片、絲印網 板、手套

>檢查導熱硅脂是否符設計及BOM 清單

>注意刮刀力度要均勻，來回刷

2 - 3次

>絲印導熱硅脂厚度0.2-0.3mm >導熱硅脂要涂抹均勻

2

COB集成光源 的安裝

將COB光源放置在已印刷好導熱 硅脂的散熱器上，注意方向

將螺絲按孔位順序鎖緊在散熱底 座上

靜電手環、螺 釘旋具、電動螺 絲刀

>調試好電動螺絲刀的力矩

戴靜電手環，注意工具不能碰到 COB光源

散熱器上安裝LED集成光源的四  個螺絲孔的深度、垂直角度、是否有 殘留的鉆孔時產生的材渣

3

焊接電子線

對進行焊接的電線裸銅部分需預 先上錫

確保COB光源與線纜焊接牢固、 美觀，無漏焊、虛焊、脫焊等不良  現象

光源輸出線從兩邊孔位穿過去  >黃蠟管要位于燈板中心孔的正中

熱縮套管要完全套住黃蠟管以外 的導線

>黃蠟管在固定燈板的一側要露出 5mm,另外一側則是cm

恒溫焊臺、防 靜電手環

>焊接過程中不能用烙鐵燙傷COB  集成光源保護膜，防止把松香、助焊 劑沾留在COB集成光源的出光面上

焊接時注意烙鐵的溫度與焊接 時間

紅色電子線接COB光源正極， 藍色電子線接COB光源負極，不能 焊接反向

螺絲旋擰時不可滑扣

4

通電測試

>直流電源電壓設定35V,電流設 定為50mA

直流電源

>測試或者點亮光源前、必須將保 護膜撕掉后方可測試或點亮

目視檢查基坐無變形及COB光 源表面破損等不良現象

>發光測試不可有暗燈、死燈等不 良現象

5

安裝擋光板及 透鏡

>用M3螺釘固定擋光板

>用M4螺釘固定透鏡及防水膠條，

將防水膠圈扣緊在透鏡位置上，注意 力度，一定要孔位一一對應

》檢查透鏡外觀，保證干凈無損

>將透鏡平整放在燈殼的相應位置， 保證膠圈不變形

檢查防水膠圈是否安裝好，防止 膠圈滑被擠壓、移位等情況出現

要求調整風批扭力，分兩次鎖緊

螺絲刀、電批

擋光板不能放歪

透鏡不能有一點松動

>清理散熱器、尤其是COB光源 附近的清潔

>注意方向跟光源一致 >不能裝反防水膠圈

》第一次預鎖緊螺紅，第二次鎖家 螺釘。鎖螺釘?shù)捻樞驅瞧叫洛e定  注意在裝配過程中，不允許副花

表面

6

安裝電源盒 前蓋

將電源前蓋用M4螺釘對準放熱 器孔固定

>電源前蓋不能松動

螺絲刀、電動 螺絲刀

所有安裝件必須牢固

7

LED驅動電源 的安裝

>將電源固定在支架的相應位置

》將電源盒與燈殼的接頭線公母端

正確對接好，鎖緊螺母

螺絲刀、電動 螺絲刀

>通電測試電源是否合格

8

LED驅動電源 與COB光源連接

?將電源線和紅藍導線用壓線帽接 到一起

壓線帽一定要全部塞進中心孔

9

通電測試

功率、PF值都在規格內

測試時檢查燈有不亮、閃爍、流 明度不夠、色溫的不正常等情形

智能電量測 試儀

10

安裝電源盒蓋

安裝防水接頭

>擰緊內六角螺釘，電源前后蓋不 能松動

安裝吊墜

螺釘旋具、電 動螺絲刀、扳手

>內六角螺釘一定要擰緊

11

反光罩的安裝

將反光罩卡在散熱器的側邊，對 應的螺釘孔上

螺釘旋具、電 動螺絲刀

注意反光罩表面不要刮花，控制 好鎖緊螺釘?shù)牧Χ?，防止滑?/span>

>反光罩不能有松動現象

12

老化測試

老化測試時間8-12小時

老化架

老化測試無死燈、暗燈現象

13

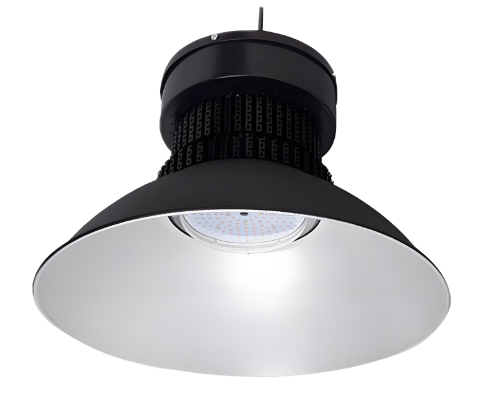

LED工礦燈 成品

>功率、PF值都在規格內 高壓須大于AC 1500V

>外觀性能符合出貨要求，功能性

參考《成品檢驗規范》

智能電量測 試儀

不能出現暗燈，死燈，亮度不 均，色差大的現象

14

包裝、人庫

燈體不可有變形、毛邊等不良

>結構什不可組裝不到位、錯裝、

少裝現象

>主體件不可有破損、氧化、刮花 等不良

>燈體外觀不可有臟污現象

檢查是否有漏放配件、包裝無破損等
