如何選擇適合0-10V信號線的導線？

    選擇 0-10V 信號線的導線需圍繞 **“減少信號衰減”“抵御電磁干擾”“適配工業環境”** 三大核心目標，結合信號傳輸距離、負載特性、現場干擾強度等因素綜合判斷。以下是分維度的詳細選型指南，覆蓋關鍵參數、線纜類型及場景化建議：

一、核心參數選型：決定信號衰減的關鍵

0-10V 作為電壓型模擬信號，導線的截面積、材質、阻抗匹配直接影響信號分壓衰減，是選型的首要考量。

1. 導線截面積：優先控制 “導線電阻”

截面積決定導線直流電阻（R 線），電阻越小，分壓衰減越弱。需結合傳輸距離選擇：

• 核心原則：距離越遠，截面積需越大（避免 R 線過大導致分壓明顯）；

• 常用選型參考：

  傳輸距離	推薦截面積（銅導線）	30 米電阻（單根）	衰減風險（高阻抗負載）
  ≤10 米	0.3mm2 ~ 0.5mm2	0.51Ω ~ 1.02Ω	極低（<0.01%）
  10~50 米	0.5mm2 ~ 0.75mm2	0.51Ω ~ 1.02Ω	低（<0.1%）
  50~100 米	0.75mm2 ~ 1.0mm2	0.34Ω ~ 0.51Ω	較低（<0.05%）

• 注意：不建議選≤0.3mm2 的細導線（如電子線），尤其在 30 米以上距離，易因電阻過大導致衰減超 1%（影響控制精度）。

2. 導線材質：首選 “純銅”，拒絕 “銅包鋁”

材質決定電阻率（影響 R 線）和信號穩定性：

• 純銅（無氧銅 / 電解銅）：電阻率低（約 0.017Ω?mm2/m），信號傳輸損耗小，抗氧化性強，適合長期工業使用；

• 銅包鋁 / 銅包鋼：電阻率是純銅的 2~3 倍（鋁電阻率 0.028Ω?mm2/m），30 米電阻可能達 2Ω 以上，衰減明顯，且易氧化斷裂，僅適合臨時短距離測試，嚴禁用于工業長期布線。

3. 線芯結構：單股 vs 多股，看敷設場景

• 單股線（硬線）：線芯為單根粗銅絲，阻抗穩定（無集膚效應影響），適合固定敷設（如穿管、線槽內直線布線），但彎曲次數多易斷裂，不適合頻繁移動或狹窄空間；

• 多股線（軟線）：線芯為多根細銅絲絞合，柔韌性好，適合需要彎曲、拖拽的場景（如設備接線端、活動部件附近），但需注意：多股線的 “直流電阻” 與單股線相近（同截面積下），不會額外增加衰減，可放心選擇。

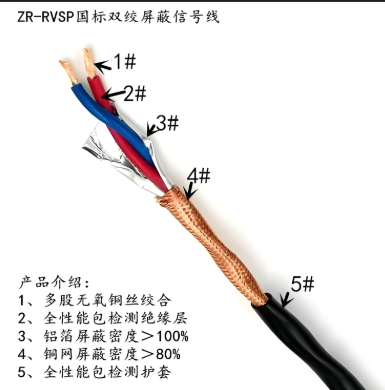

• 如何選擇適合0-10V信號線的導線？


二、線纜類型選型：抵御電磁干擾的關鍵

0-10V 模擬信號抗干擾能力弱，30 米以上導線易受工業環境中的電磁輻射（如電機、變頻器、強電電纜）干擾，屏蔽層是必選項，需根據干擾強度選擇屏蔽結構：

• 關鍵提醒：屏蔽層的 “接地方式” 比屏蔽類型更重要 —— 需確保屏蔽層單端接地（僅一端接設備接地端子，另一端懸空），若兩端接地，易形成 “地環流”，反而引入干擾。

三、輔助參數選型：適配工業環境的細節

除核心參數外，線纜的絕緣材質、耐溫等級、防護等級需匹配現場環境，避免線纜老化或損壞：

1. 絕緣 / 護套材質：

• PVC（聚氯乙烯）：耐溫 - 15℃~70℃，耐油、耐水性能一般，適合普通干燥車間（如常溫環境、無油污區域），成本低；

• XLPE（交聯聚乙烯）：耐溫 - 40℃~105℃，耐油、耐老化性能優于 PVC，適合高溫環境（如靠近加熱設備、戶外暴曬）或長期使用（壽命是 PVC 的 2~3 倍）；

• PUR（聚氨酯）：耐溫 - 40℃~80℃，耐油、耐磨損、抗撕裂，適合油污重、有機械摩擦的場景（如機床、生產線附近）。

2. 耐溫等級：

• 普通車間：選擇耐溫 - 15℃~70℃（PVC 材質）即可；

• 高溫環境（如鍋爐旁、烘烤設備）：需選耐溫≥105℃的 XLPE 材質；

• 低溫環境（如戶外、冷庫）：需選耐溫≤-30℃的耐寒 PVC 或 PUR 材質。

3. 防護等級（IP）：

• 室內干燥環境：無需額外防護（普通護套即可）；

• 潮濕 / 粉塵環境（如食品車間、水處理現場）：選擇 IP65 及以上的防水線纜（如帶防水接頭的屏蔽線）；

• 戶外環境：需選帶紫外線防護（UV-resistant）的護套，避免陽光暴曬導致老化。

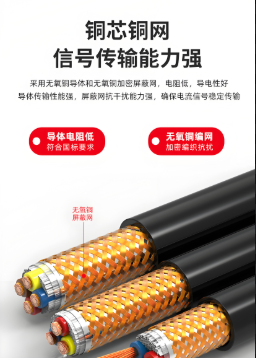

• 如何選擇適合0-10V信號線的導線？


四、場景化選型示例：快速匹配需求

1. 普通工業場景（如 PLC 控制變頻器，30 米，車間有少量電機）：

• 推薦：RVVP 2×0.75mm2（多股銅芯，編織屏蔽，PVC 護套）；

• 理由：0.75mm2 截面積衰減小，編織屏蔽抗干擾，多股線方便接線，成本適中。

2. 高精度場景（如溫控系統，30 米，靠近變頻器柜）：

• 推薦：雙絞屏蔽線（STP）2×0.75mm2 + XLPE 絕緣；

• 理由：雙絞線抵消差模干擾，XLPE 耐溫抗老化，確保溫度控制精度（誤差 < 0.5%）。

3. 惡劣環境（如戶外水處理設備，30 米，潮濕 + 陽光暴曬）：

• 推薦：KVVP 2×1.0mm2（編織屏蔽 + 鋼帶鎧裝，PUR 護套 + UV 防護）；

• 理由：1.0mm2 截面積應對戶外布線損耗，鎧裝防機械損傷，PUR+UV 防護抗老化防水。

•


五、選型避坑：3 個常見錯誤

1. 只看截面積，忽略屏蔽層：認為 “0.5mm2 夠了” 就選無屏蔽 RVV 線，結果受干擾導致信號波動，需返工換屏蔽線；

2. 用銅包鋁線節省成本：短期內能傳輸信號，但 3~6 個月后氧化斷裂，導致設備停機，維護成本更高；

3. 屏蔽層兩端接地：誤以為 “兩端接地抗干擾更好”，實際形成地環流，引入更強干擾，需改為單端接地。

   綜上，0-10V 信號線選型的核心邏輯是：“先定截面積（按距離）→ 再定屏蔽類型（按干擾）→ 最后定材質 / 防護（按環境）”，優先選擇 “純銅 + 屏蔽 + 適配環境材質” 的線纜，可確保 30 米及以上距離的信號穩定。m.62548.cn
