T5led燈管安裝全攻略：從拆除鎮流器到接線步驟詳解

以下是 T5 LED 燈管安裝的全攻略，包括拆除鎮流器到接線的詳細步驟：

準備工具和材料

• 工具：電鉆、螺絲刀、剝線鉗、電筆等。

• 材料：T5 LED 燈管、配套的燈架、螺絲、膨脹管等。

拆除鎮流器

1. 關閉電源：在進行任何操作之前，務必先關閉電源，確保安全?？梢酝ㄟ^關閉房間的總電閘或燈具的單獨開關來實現。

2. 拆卸燈具外殼：使用螺絲刀擰下固定燈具外殼的螺絲，將燈具外殼取下。注意保存好螺絲，以免丟失。

3. 找到鎮流器：鎮流器通常是一個長方體的金屬或塑料盒子，安裝在燈具內部。它有兩根或多根電線連接到燈管和電源上。

4. 斷開鎮流器與燈管的連接：小心地拔出鎮流器與燈管之間的插頭或剪斷連接電線（如果是焊接的）。注意記住每個電線的連接位置，以便后續正確接線。

5. 拆除鎮流器：使用螺絲刀擰下固定鎮流器的螺絲，將鎮流器從燈具中取出。

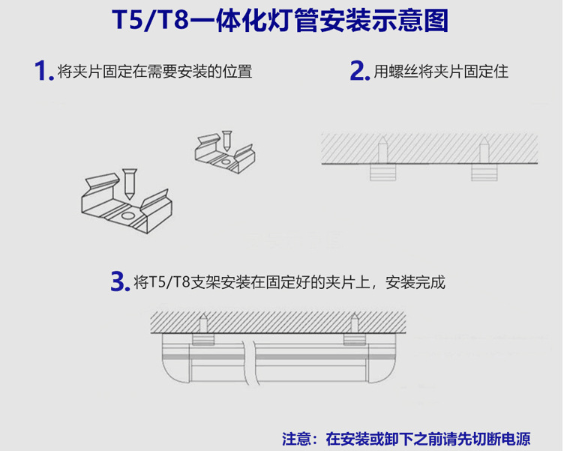

安裝燈架

1. 確定安裝位置：根據照明需求和房間布局，確定 T5 LED 燈管的安裝位置。確保安裝位置平整、干燥，并且便于連接電源。

2. 固定燈架：將配套的燈架放置在安裝位置上，使用電鉆在燈架的固定孔處打孔。然后將螺絲和膨脹管插入孔中，擰緊螺絲，將燈架牢固地固定在天花板或墻壁上。

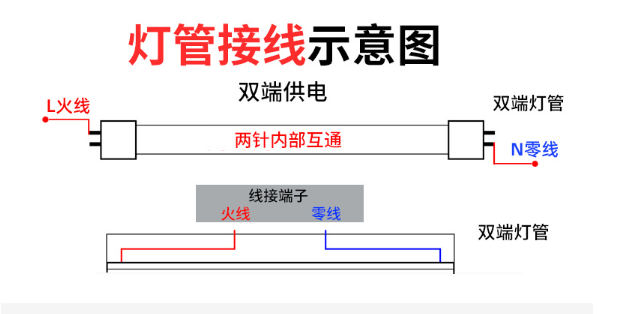

接線

1. 連接電源電線：將電源電線引入燈架。如果是新裝修的線路，通常會有火線（一般為紅色或棕色）、零線（一般為藍色）和地線（一般為黃綠相間）三根電線。如果是替換舊燈具，需要確認原來的電線哪根是火線、哪根是零線。將火線連接到燈架上標有 “L” 的接線柱上，零線連接到標有 “N” 的接線柱上。如果燈架有地線接線柱，將地線也連接好。

2. 連接 LED 燈管：T5 LED 燈管通常有兩種接線方式，一種是單端進線，另一種是雙端進線。

• 單端進線：將 LED 燈管的一端插入燈架的插座中，確保插緊。然后將燈架上對應這一端的兩根電線（通常為紅色和黑色）分別連接到電源的火線和零線上。

• 雙端進線：將 LED 燈管的兩端分別插入燈架的兩個插座中。然后將燈架上的兩組電線分別連接到電源的火線和零線上，確保每組電線的連接正確，即火線連接到燈管一端的對應接線柱，零線連接到另一端的對應接線柱。

安裝燈管

將 T5 LED 燈管小心地插入燈架的卡槽或插座中，確保燈管兩端與燈架的連接良好。如果是帶有彈簧夾的燈架，需要將彈簧夾打開，將燈管放入后再松開彈簧夾，固定好燈管。

檢查與測試

1. 檢查接線：在通電之前，仔細檢查所有的接線是否牢固，有無松動或接觸不良的情況。確保電線沒有裸露在外，以免發生觸電危險。

2. 檢查燈管安裝：查看燈管是否安裝到位，是否與燈架緊密貼合，有無傾斜或晃動的現象。

3. 測試：確認無誤后，打開電源開關，觀察 T5 LED 燈管是否正常點亮。如果燈管不亮，應立即關閉電源，檢查接線是否正確、燈管是否損壞等問題，排除故障后再次測試。

安裝 T5 LED 燈管時，一定要嚴格按照步驟進行操作，確保安全和正確安裝。如果對電氣安裝不熟悉，建議請專業電工進行安裝，以避免發生安全事故。
