交直流T5led燈管ACDC220V原理結構壽命

以下是關于交直流 T5 LED 燈管（AC/DC 220V）的原理、結構、壽命等方面的詳細介紹：

一、工作原理

交直流 T5 LED 燈管支持交流電（AC）和直流電（DC）雙輸入（220V），其核心是通過內置驅動電路實現對不同電源的兼容，具體原理如下：

1. 電源輸入處理

• 交流電（AC 220V）：通過驅動電路中的整流橋將交流電轉換為直流電，再經濾波電容平滑波形，為 LED 光源提供穩定直流電壓。

• 直流電（DC 220V）：直接通過驅動電路的濾波和穩壓環節，避免電壓波動對 LED 的損害。

2. 恒流驅動

• LED 屬于電流敏感型器件，驅動電路通過恒流芯片（如開關電源芯片）控制電流恒定，確保 LED 亮度穩定且避免過流損壞。

3. LED 發光機制

• 驅動電路輸出的直流電通過 LED 芯片，電子與空穴復合釋放能量產生光子，經熒光粉轉換為白光（如常見的藍光芯片 + 黃色熒光粉組合）。

•


二、結構組成

交直流 T5 LED 燈管主要由以下部分構成：

1. 光學系統

• LED 光源：

• 由多顆 SMD（貼片式）LED 芯片排列在鋁基板上，提供發光核心。

• 芯片數量和功率決定亮度（如 10W 燈管約含 60-80 顆小功率 LED）。

• 擴散罩：

• 材質通常為 PC（聚碳酸酯）或 PMMA（亞克力），作用是均勻光線、避免眩光，同時保護內部元件。

2. 驅動電路（核心部件）

• 輸入兼容模塊：

• 包含整流橋、濾波電容，實現 AC/DC 輸入切換和穩壓。

• 恒流驅動模塊：

• 集成恒流芯片、電感、MOS 管等元件，將輸入電壓轉換為 LED 所需的恒定電流（如 300mA、600mA 等）。

• 保護電路：

• 具備過壓、過流、過熱保護功能，延長燈管壽命。

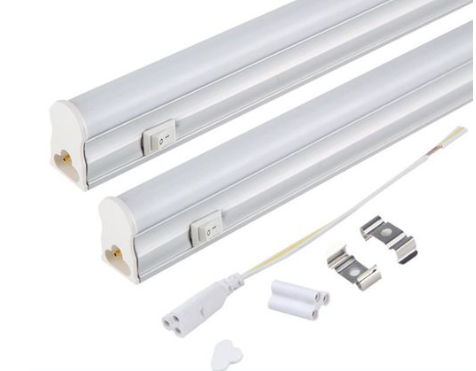

3. 機械結構

• 燈體：

• 采用鋁合金外殼，兼具散熱和支撐作用，表面氧化處理增強耐腐蝕。

• T5 規格指燈管直徑為 5/8 英寸（約 16mm），屬于緊湊型設計。

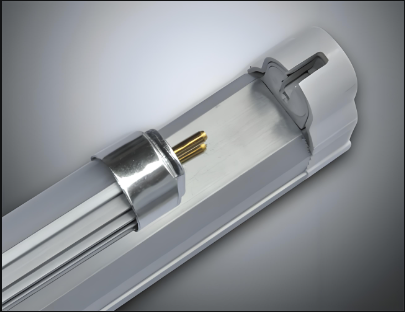

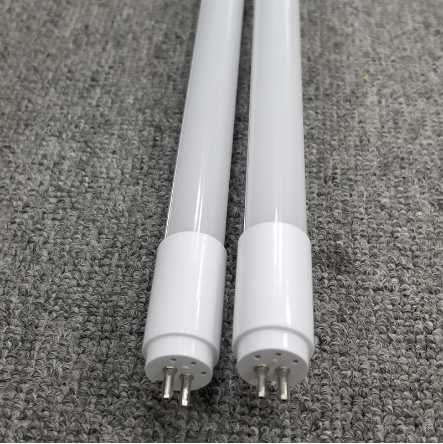

• 端子與接口：

• 兩端為金屬端子（如 G5 接口），用于連接電源，部分產品支持直接替換傳統 T5 熒光燈管（需匹配支架）。




三、壽命與影響因素

1. 理論壽命

• 優質交直流 T5 LED 燈管的標稱壽命通常為 30,000-50,000 小時（L70 標準，即光通量衰減至初始值 70% 的時間）。

• 相比傳統熒光燈管（壽命約 8,000-15,000 小時），LED 燈管壽命顯著更長，且無汞污染、啟動無延遲。

2. 實際壽命影響因素

• 散熱性能：

• 鋁合金外殼的散熱效率直接影響 LED 芯片溫度。若散熱不良，芯片結溫升高會加速光衰，甚至燒毀元件。

• 電源質量：

• 輸入電壓波動過大（如超過 ±10%）、電源紋波過高會導致驅動電路負載加重，縮短壽命。

• 使用環境：

• 高溫（如超過 50℃）、高濕、粉塵環境會加速電子元件老化，建議在 - 20℃~45℃、濕度＜85% 的環境下使用。

• 開關頻率：

• 頻繁開關（如每天開關超過 10 次）會增加驅動電路的損耗，可能縮短壽命。

四、優勢與應用場景

1. 核心優勢

• 交直流兼容：適用于傳統交流電場景（如家庭、辦公）和直流供電系統（如工業自動化、應急照明、太陽能供電）。

• 高效節能：同等亮度下功耗僅為傳統 T5 熒光燈的 50%~60%（如 18W LED 燈管可替代 36W 熒光燈）。

• 免維護：長壽命減少更換頻率，適合高空、難維護場景（如廠房、商場天花板）。

2. 典型應用

• 商業照明：辦公室、超市、商場的天花板照明。

• 工業場景：車間、倉庫的高棚照明（需耐高溫、抗振動）。

• 特殊環境：直流供電的軌道交通（如地鐵隧道）、船舶、光伏儲能系統等。




五、選購與維護建議

1. 選購要點

• 優先選擇內置主動式 PFC 驅動的產品（功率因數＞0.9），減少電網諧波污染。

• 查看認證：如 CE、RoHS（環保）、CCC（中國強制認證）。

• 實測光效：≥80lm/W 為合格，≥100lm/W 為高性能。

2. 維護建議

• 定期清理擴散罩表面灰塵，避免影響透光率。

• 發現燈光閃爍或亮度明顯下降時，及時檢查驅動電路或更換燈管。

通過以上設計，交直流 T5 LED 燈管實現了電源兼容性、高效能與長壽命的平衡，是傳統熒光燈的理想替代方案。
