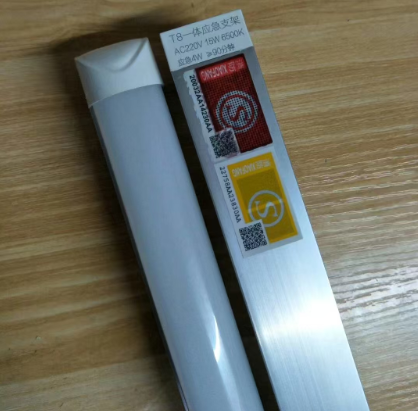

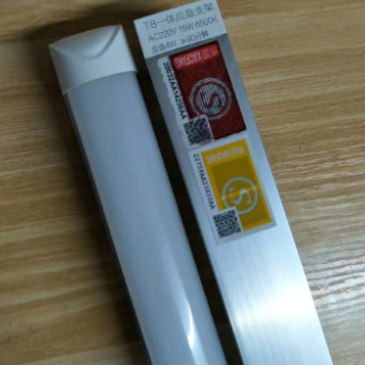

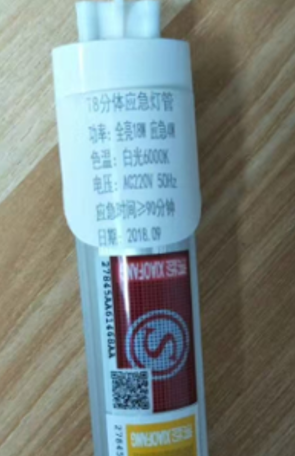

一體化應急LED燈管添加雷達感應作用功能使用方法

 在一體化應急 LED 燈管中添加雷達感應功能，可實現 “智能感應 + 應急照明” 的雙重效果，適用于走廊、樓梯間、地下室等場景。以下是具體的功能實現方法、接線步驟及使用要點，需結合產品型號和說明書操作：

一、雷達感應模塊的選擇與安裝

1. 模塊選型要求

• 兼容性：選擇適配應急燈管電壓（通常為 AC220V）和功率（如 2*28W）的雷達感應模塊，確保支持 “市電供電 + 應急電池供電” 雙模式感應。

• 感應參數：

• 探測范圍：半徑 6-10 米（根據場景調整）。

• 延時時間：10 秒 - 5 分鐘可調（默認 30 秒）。

• 工作模式：支持 “常滅感應模式”（平時不亮，感應后點亮）或 “微光感應模式”（平時低亮度維持，感應后高亮）。

• 接口類型：需具備火線（L）、零線（N）、應急火線（L1）、接地線（PE）接口，部分模塊支持消防聯動信號接入。

2. 安裝位置

• 內置式：若燈管外殼預留空間，可將模塊固定在燈具內部（需注意散熱）。

• 外置式：通過防水盒安裝在燈管附近（如天花板或墻壁），確保感應面無遮擋。

•


二、接線步驟（以雙模式應急為例）

1. 電路連接示意圖

2. 具體接線流程

1. 斷開電源：關閉總閘，確保無觸電風險。

2. 拆分應急燈管：拆開燈具外殼，找到原應急電源盒的火線輸出端（L1）和市電火線輸入端（L）。

3. 接入雷達模塊：

• 市電模式：將原市電火線（L）接入雷達模塊的 “L” 端，模塊 “N” 端接零線。

• 應急模式：將應急電源盒的火線輸出（L1）接入模塊的 “L1” 端。

• 燈管控制：模塊 “OUT” 端連接燈管的驅動電源正極（通常為紅色線），驅動電源負極接零線（N）。

4. 固定模塊：用扎帶或螺絲將模塊固定在燈具內部，避免晃動。

5. 恢復外殼：測試無誤后，重新安裝燈具外殼。




三、功能模式設置與調試

1. 模式切換（通過模塊按鍵或撥碼開關）

• 模式 1：常滅感應模式（節能優先）

• 市電狀態：平時燈管不亮，雷達感應到人體移動時，燈管全功率點亮（如 2*28W），延時結束后熄滅。

• 應急狀態：停電后，模塊切換至電池供電，感應到人體時燈管應急功率點亮（如 2*14W，需模塊支持功率調節）。

• 模式 2：微光 + 高亮感應模式（持續照明優先）

• 市電狀態：燈管低亮度維持（如 25W），感應到人體時切換為*全功率高亮（2*28W），延時后恢復微光。

• 應急狀態：停電后，燈管超低亮度維持（如 2*1W），感應后切換為應急功率高亮。

2. 靈敏度與延時調節

• 靈敏度旋鈕：順時針旋轉提高感應距離（如從 6 米調至 10 米），逆時針降低（避免誤觸發）。

• 延時旋鈕：根據場景需求設置點亮時間（如走廊設 30 秒，樓梯間設 1 分鐘）。

四、使用注意事項

1. 環境適配

• 避免遮擋：感應模塊前方需無金屬、玻璃等障礙物（金屬會屏蔽雷達信號，玻璃可能反射干擾）。

• 溫度范圍：工作溫度 - 10℃~50℃，避免在高溫（如廚房）或強電磁環境（如電機旁）使用。

2. 應急功能驗證

• 充電測試：安裝完成后，接通市電充電 24 小時，確保電池電量充足。

• 雙模式測試：

1. 市電感應：斷開模塊 “L1” 接線（模擬停電），觸發感應，確認燈管由市電供電點亮。

2. 應急感應：斷開市電（模擬停電），觸發感應，確認燈管由電池供電點亮，且感應功能正常。

3. 安全規范

• 消防場景：若用于消防應急，需確保雷達模塊通過消防認證（如符合 GB51309 標準），且聯動信號（如 DC24V）可接入模塊的 “聯動接口”（需額外接線）。

• 專業操作：涉及強電接線時，建議由電工執行，避免短路或觸電風險。

•


五、常見問題與解決辦法

通過以上步驟，可將雷達感應功能集成至一體化應急 LED 燈管，實現 “人來燈亮、人走燈滅” 的智能控制，同時保留停電時的應急照明能力，提升能效和使用便利性。
