以下是關于郎特科技 LED 筒燈原理及接線圖的相關內容：

LED 筒燈原理

LED 筒燈主要是通過二極管發光方式實現照明，其核心是 PN 結發光原理。具體來說，半導體晶片由 P 型半導體和 N 型半導體兩部分組成，當它們連接起來時，之間會形成一個 P-N 結4。當給 PN 結加正向偏置電壓時，勢壘下降，由于電子遷移率比空穴遷移率大得多，大量電子從 N 區向 P 區擴散，構成對 P 區少數載流子的注入。這些電子與 P 區價帶上的空穴復合，復合時得到的能量以光能的形式釋放出去，從而實現發光。

LED 筒燈接線方法

• 準備工作：關閉電源總閘，確保在無電狀態下進行操作，準備好電工鉗、絕緣膠帶、電線連接器等工具。

• 確定線路：檢查電源線路的電壓和功率是否與 LED 筒燈的額定電壓和功率相匹配。一般家庭用電為 220V 交流電，選擇相應電壓適配的 LED 筒燈。

• 連接電源線

• 單筒燈接線：LED 筒燈通常有兩根電線，分別為火線（L，一般為紅色或棕色）和零線（N，一般為藍色）。將筒燈的火線與天花板上預留的火線通過電線連接器或直接纏繞后用絕緣膠帶纏緊連接，零線與零線同樣連接。如使用接線端子，先將端子上的卡子掰起，把剝好線頭的電線塞進端子孔洞，再掰下卡子復位5。

• 多筒燈并聯接線：若要安裝多個 LED 筒燈，可采用并聯方式。將所有筒燈的火線連接在一起，接到電源的火線上，所有筒燈的零線連接在一起，接到電源的零線上。這樣每個筒燈都能在額定電壓下正常工作，且互不影響。

• 帶調光功能的筒燈接線：對于 0-10V 低壓調光的 LED 筒燈，先將低壓電源的正負極與調光控制器的電源輸入正負極對應連接，一般電源正極接調光控制器的 “+” 端，負極接 “-” 端。然后把調光控制器的 0-10V 輸出信號線一端連接到 LED 筒燈的調光輸入引腳，注意正負極對應，一般信號線正極接筒燈調光輸入的 “+”，負極接 “-”。

•


LED 筒燈接線圖示意

• 單筒燈接線圖：電源火線（L）- 電線連接器 / 纏繞連接 - LED 筒燈火線（L）；電源零線（N）- 電線連接器 / 纏繞連接 - LED 筒燈零線（N）。

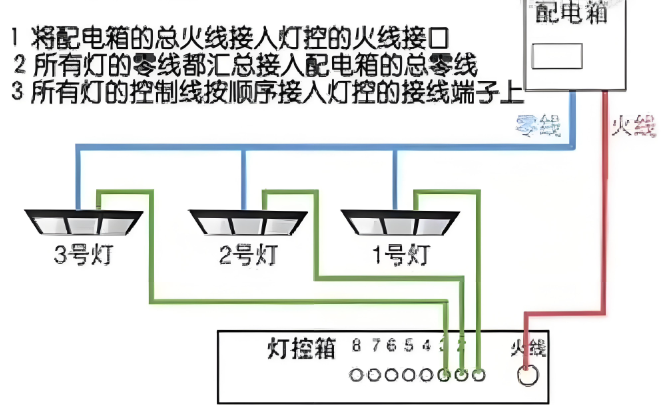

• 多筒燈并聯接線圖：電源火線（L）- 多個筒燈火線（L）并聯連接；電源零線（N）- 多個筒燈零線（N）并聯連接。

• 帶調光功能筒燈接線圖：低壓電源正極 - 調光控制器 “+” 端；低壓電源負極 - 調光控制器 “-” 端；調光控制器 “0-10V out +” 端 - LED 筒燈 “0-10V in +” 端；調光控制器 “0-10V out -” 端 - LED 筒燈 “0-10V in -” 端。
